Прицеп – мобильный комплекс для освоения скважин СУ ЧР Эталон
Мобильная установка спроектирована и изготовлена в соответствии с требованиями, предъявляемыми климатическими условиями для районов с умеренно-холодным климатом и Крайнего Севера.
Назначение и область применения
• использования в районах освоения новых скважин, вывода скважин на режим и исследования скважин;
• расклинивания установок - пуска УЭЦН при невозможности его запуска иными типами СУ по причине заклинивания (ограничение защитой от перегруза);
• управления и защиты погружного электродвигателя УЭЦН по аналогии с устройствами СУ ЧР традиционного исполнения.
Встроенный «реверсный байпас» позволяет выполнить расклинку ПЭД «прямым пуском» с автоматическим изменением порядка чередования фаз, с последующим переключением на частотный преобразователь и возможностью дальнейшего перехода обратно на сеть.
Для настройки «расклинивания» предусмотрен отдельный графический дисплей с сенсорным управлением, содержащий интуитивно понятное меню режимов с возможностью изменять параметры без перехода в другие окна основного меню.
Функциональные возможности
- • использования в районах освоения новых скважин, вывода скважин на режим и исследования скважин; • расклинивания установок - пуска УЭЦН при невозможности его запуска иными типами СУ по причине заклинивания (ограничение защитой от перегруза); • управления и защиты погружного электродвигателя УЭЦН по аналогии с устройствами СУ ЧР традиционного исполнения. Встроенный «реверсный байпас» позволяет выполнить расклинку ПЭД «прямым пуском» с автоматическим изменением порядка чередования фаз, с последующим переключением на частотный преобразователь и возможностью дальнейшего перехода обратно на сеть. Для настройки «расклинивания» предусмотрен отдельный графический дисплей с сенсорным управлением, содержащий интуитивно понятное меню режимов с возможностью изменять параметры без перехода в другие окна основного меню.
- Мобильная установка спроектирована и изготовлена в соответствии с требованиями, предъявляемыми климатическими условиями для районов с умеренно-холодным климатом и Крайнего Севера.
- Отсек оператора обеспечивает комфортные условия для работы и отдыха обслуживающего персонала. Предусмотрен обогрев помещения дизельным автономным отопителем«Airtronic» с использованием бортовой сети тягача

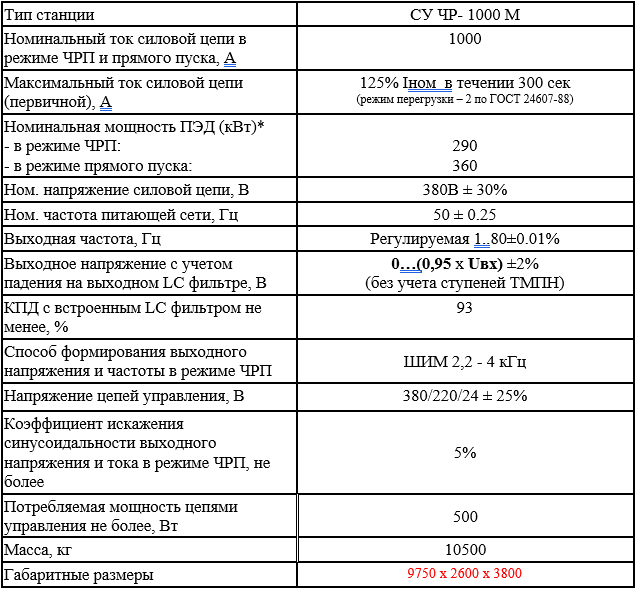

Основные характеристики
-
Номинальный выходной ток СУ
1000 А
-
Диапазон регулирования выходной частоты
1...80 Гц
-
Габаритные размеры, не более
7870x2500x3800
-
Масса, не более, кг
10500
Отличительные особенности
- 12/18 -пульсное исполнение выпрямителя СУ
Опционально
Платформа на колесном шасси, 6 или 8 метров.
Климат-бокс для защиты персонала от неблагоприятных факторов окружающей среды с обогревом и вентилированием, включающий в себя диван и рабочий стол.
Станция управления СУ ЧР 1000 ЭТАЛОН.
Повышающий трансформатор ТМПНГ1000/6
Барабаны с гибким кабелем для подключения питающего напряжения и подключения ПЭД.
Коробка для стыковки гибкого кабеля от СУ ЧР 1000 М с кабелем КРБК от УЭЦН.Коробка для стыковки гибкого кабеля от СУ ЧР 1000 М с кабелем КРБК от УЭЦН.
