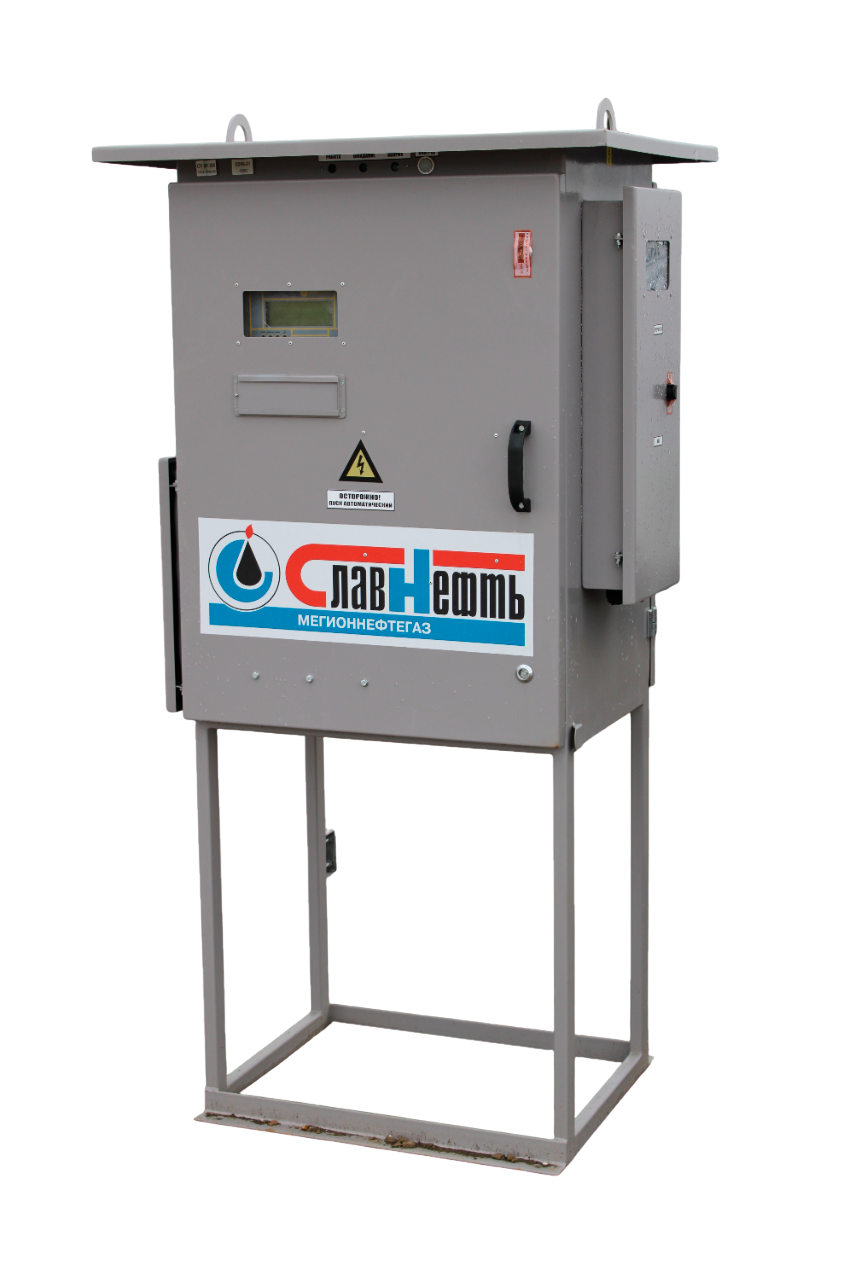

Назначение и область применения
Станция управления серии СУ ЧР АВ ЭТАЛОН - частотный преобразователь с активным выпрямителем - предназначена для частотного управления, оптимизации работы и защиты погружных электронасосов, оснащенных асинхронным электродвигателем серии ПЭД. Данная серия СУ обеспечивает в полном объеме все свойства и характеристики серии СУ ЧР ЭТАЛОН, отличительной особенностью данной серии является наличие входного активного выпрямителя, который обеспечивает низкий коэффициент входных токовых (следовательно, и по напряжению) гармонических искажений сети
Функциональные возможности
СУ ЧР обеспечивают работу насосной установки в следующих режимах:
- Ручное, либо автоматическое управление частотой вращения ПЭД
- Работа в режиме программного изменения выходной частоты за заданный промежуток времени
- Разгон, плавное торможение, реверсирование вращения ПЭД с изменяемой характеристикой U/F для различных типов нагрузок
- Работа в режиме поддержания технологического параметра (давление, ток, аналоговый сигнал)
- Режимы форсирования пускового момента асинхронного двигателя (толчковый режим и расклинивание насосной установки)
Основные характеристики
-
Тип станции
СУ ЧР АВ 250/400/630/800
-
Степень защиты
lр43
-
Напряжение питания, В
380 ±30%
-
Коэффициент искажения синусоидальности выходного напряжения и тока, не более, %
5
-
Номинальный ток силовой цепи, А
250/400/630/800
-
Коэффициент искажения синусоидальности входного тока, не более, %
5
-
Температурный диапазон, °С
-60...+50
-
Коэффициент искажения синусоидальности
3
-
Диапазон изменения выходной частоты, Гц
1...80
-
Габаритные размеры, мм, не более
Габаритные размеры, мм, не более
-
КПД с встроенным LC-фильтром, не менее, %
95
-
Масса, не более, кг
750
Отличительные особенности
- Силовой инвертор напряжения производства фирмы Semikron, который обладает повышенной надежностью при сложных условиях эксплуатации, имеет встроенный контроллер ЧРП и защит силовых ключей
- Активный выпрямитель не только не вносит в питающую сеть искажения, но и помогает улучшить синусоидальность формы кривой питающего напряжения, причем эффективность напрямую зависит от загрузки СУ
- Соответствие международным стандартам качества электроэнергии
- Возможность дополнительной установки счетчика коммерческого учета электроэнергии СЭТ-4тм с интеграцией показаний в контроллер и выводом информации на внешний интерфейс RS-485
- Встроенный синусный фильтр, обеспечивающий низкий коэффициент гармонических искажений на выходе СУ
- Потребление из сети только активного тока за счет свойств активного выпрямителя
- Режим подхвата прямого вращения ПЭД и перехвата обратного вращения с последующим остановом и плавным запуском в прямом направлении
- Входной коэффициент мощности со стороны сети в диапазоне нагрузок 40...100% находится в пределах 0,97...0,99
- Перенос архива с помощью стандартного промышленного USB flash-накопителя (позволяет переносить данные на компьютер без дополнительных устройств
- Возможность рекуперации энергии обратно в сеть
- Панель ТМС для установки без доработок наземных блоков различных производителей
Опционально
12/18 -пульсное исполнение выпрямителя СУ
Работа с различными типами ТМС как по последовательному цифровому порту, так и по аналоговым входам
