Станции управления серии СУ ПП Эталон
Назначение и область применения
СУ ПП обеспечивает работу и защиту насосной установки. Измерение тока погружного электродвигателя в станциях серии СУ ПП осуществляется в первичной цепи повышающего трансформатора и пересчитывается в рабочий ток двигателя контроллером по специальной программе. Благодаря этому исключена необходимость ввода в станцию высоковольтных кабелей с вторичной обмотки повышающего трансформатора ТМПН, что значительно упрощает монтаж СУ и обеспечивает большую безопасность обслуживания.
Функциональные возможности
- Клеммы подключения, расположенные в верхней части станции. Конструкция шкафа и специальная конструкция кабельного зажима, позволяющие производить подключение как несколькими кабелями типа КПБП, так и кабелями большего сечения.
- Контроллер с простым, интуитивно понятным интерфейсом обеспечивает простоту работы.
- Возможность дополнительной установки счетчика коммерческого учета электроэнергии типа СЭТ-4М или Меркурий с интеграцией показаний в контроллер и выводом информации на внешний интерфейс RS-485.
- Перенос архива с помощью стандартного промышленного USB flash-накопителя (позволяет переносить данные на компьютер без дополнительных устройств).
- ПанельТМС для установки без доработок наземных блоков различных производителей.
- Работа с различными типами ТМС как по последовательному цифровому порту, так и по аналоговым входам.
- Опционально устанавливаются трехфазные розетки переносного токоприемника 380В, оснащенные блокировкой и автоматическим выключателем.

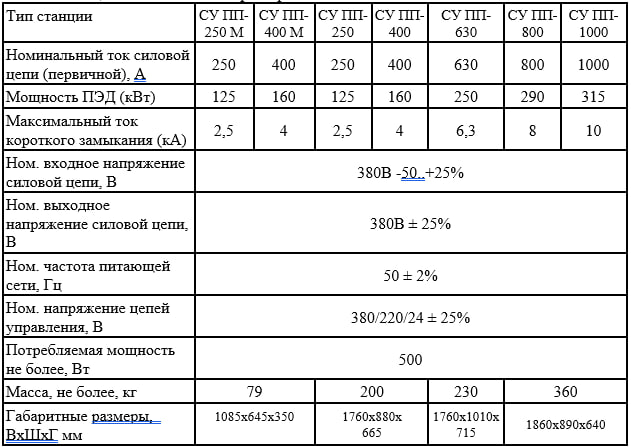

Основные характеристики
-
Напряжение питания, В
380 ±30%
-
Номинальный ток силовой цепи, А
400 - 630 - 800 - 1000
-
Температурный диапазон, °С
-60...+50
-
Тип управления силовой цепи
контактор
-
Степень защиты
lP43
-
Габаритные размеры, мм, не более
1750x975x640 1950x1180x630
-
Масса, не более, кг
200кг ; 320кг
Отличительные особенности
- -
Опционально
-12/18 -пульсное исполнение выпрямителя СУ
-устанавливаются трехфазные розетки переносного токоприемника 380В, оснащенные блокировкой и автоматическим выключателем.
