Станции управления вентильным электродвигателем серии СУ ЧР ВД Эталон
Назначение и область применения
Функциональные возможности
Станция управления вентильным погружным насосом обеспечивает:
- работу двигателя в замкнутом контуре скорости
- поддержание скорости работы двигателя регулированием напряжения питания
- компенсацию просадок сетевого напряжения без существенного изменения режима работы (только в пределах подаваемого сетевого напряжения)
- разгон двигателя в разомкнутом контуре скорости с заданным током

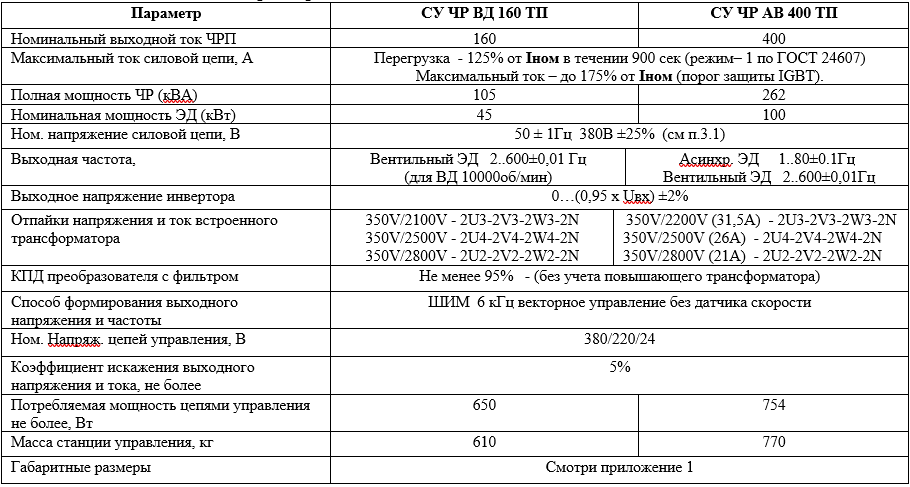

Основные характеристики
-
Тип станции
СУ ЧР ВД 160 СУ ЧР ВД 250 СУ ЧР ВД400 СУ ЧР ВД 630 СУ ЧР ВД 800
-
Номинальный ток силовой цепи (первичной), в режиме АД, ВД, А
160 250 400 630 800
-
Номинальная мощность ВД (кВт)*
48 72 100 160 250
-
Ном. напряжение/частота силовой цепи
380В -50...+25% / 50Гц
-
Выходная частота, Гц
регулируемая 1.. 250+0.01%
-
КПД не менее, %
95
-
Масса, кг
400 500 550 750 900
-
Габаритные размеры, не более, мм
2050x1250x1000
Отличительные особенности
- Новая система управления обеспечивает автоматическую настройку на различные параметры системы Электродвигатель - Кабель-Трансформатор
- Обеспечивается надежная синхронизация ротора вентильного электродвигателя в диапазоне частот до 200 Гц для двигателей, рассчитанных на 3000 и 6000 об/мин
- Удобная система коммутации из режима ВД в режим АД
- Встроенный выходной LC-фильтр гармоник
Опционально
Возможен вариант поставки СУ ЧР ЭТАЛОН в гибридном исполнении (СУ ЧР+ВД ЭТАЛОН), позволяющем работать как с асинхронными, так и вентильными ПЭД, а также в исполнении СУ ЧР ВД ЭТАЛОН, позволяющем работать только с вентильными ПЭД.
12/18 -пульсное исполнение выпрямителя СУ
